مخطط سلامة أنظمة الطاقة الشمسية: دليل حماية المنشآت

لماذا يحتاج مشروع الطاقة الشمسية إلى مخطط سلامة؟

ألواح السطح ليست معدات منفصلة عن المبنى. فهي تضيف مصدرًا للطاقة ومسارات تيار مستمر ومعدات تحويل وفصل، وقد تضيف بطاريات تخزين. وفي النهار قد تبقى أجزاء من المنظومة مولدة للكهرباء حتى بعد فصل التغذية الرئيسية؛ لذلك يجب أن يعرف الفني والمستجيب أين توجد مصادر الطاقة وكيف يعزل كل جزء دون تخمين.

المخطط الجيد يمنع التعارض قبل أن يصل فريق التركيب إلى السطح. فهو يكشف مبكرًا أن صفًا من الألواح يغلق طريق الوصول إلى معدات التكييف، أو أن الكوابل تمر قرب حافة حادة، أو أن نقطة الإيقاف تقع خلف مصدر الخطر، أو أن الألواح تعيق تصريف مياه الأمطار. إصلاح هذه التعارضات على الورق أسرع وأقل تكلفة من فك المعدات بعد التركيب.

مخطط سلامة واحد أم مجموعة مخططات سلامة؟

المشروعات البسيطة قد تُعرض في عدد محدود من اللوحات، بينما تحتاج المنشآت الأكبر إلى مجموعة من المخططات المتناسقة. المهم ليس عدد الأوراق، بل أن تجيب المستندات عن الأسئلة الإنشائية والكهربائية والتشغيلية وأسئلة الحريق دون تناقض.

ماذا يجب أن يظهر في مخطط سلامة الطاقة الشمسية؟

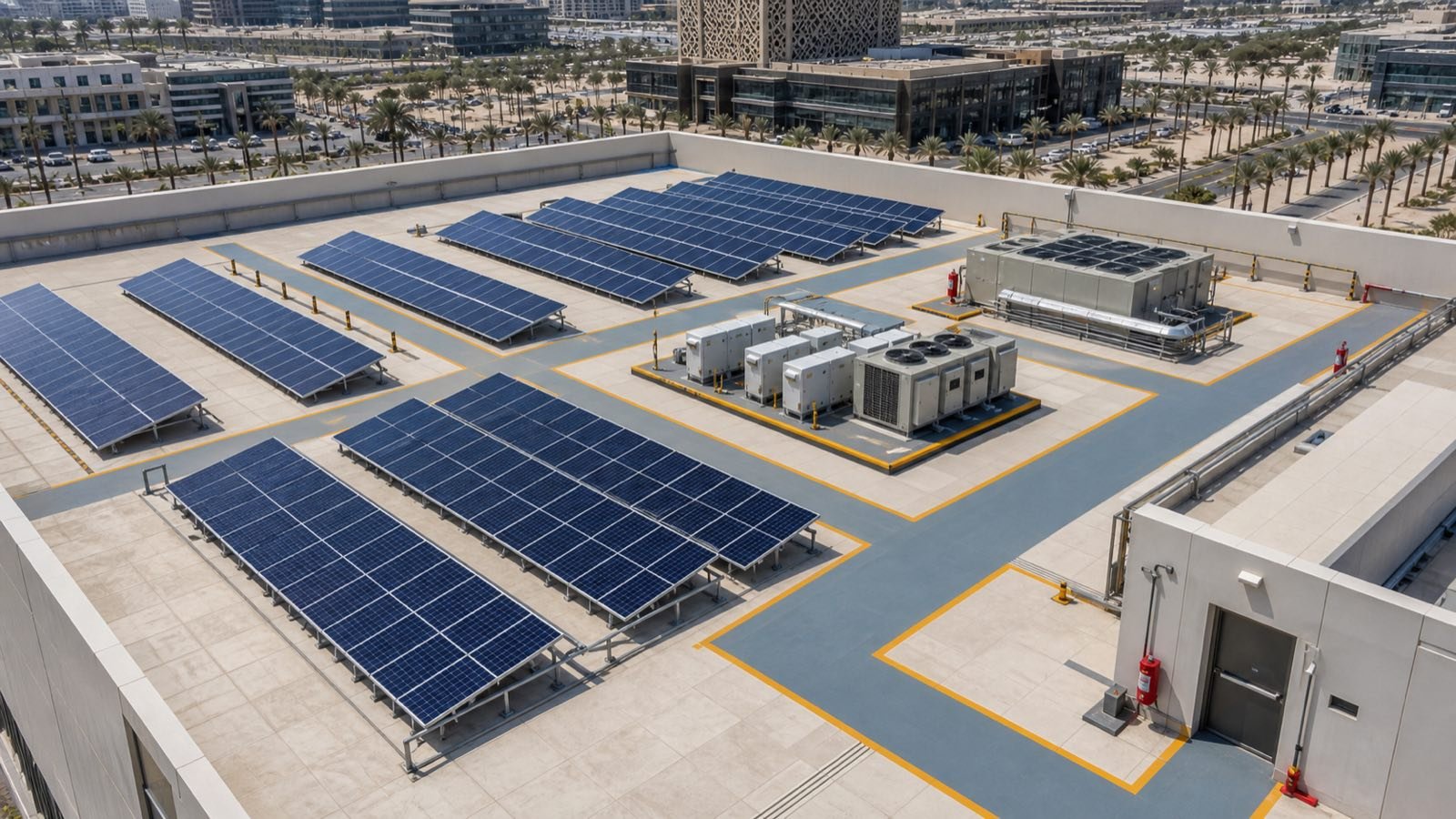

ممرات السطح: المساحة الفارغة جزء من نظام السلامة

أكثر الأخطاء وضوحًا هو اعتبار كل متر خالٍ فرصة لإضافة لوح. السطح يجب أن يبقى قابلًا للوصول من المدخل إلى مناطق الألواح ومعدات التكييف ونقاط الفصل، مع طريق يسمح بالحركة والعمل والانسحاب. كما يجب ألا تقع الممرات فوق مناطق ضعيفة أو تمر بين عوائق تجعل استخدامها غير آمن.

• ارسم مسار الوصول من باب أو سلم السطح إلى المنظومة ونقاط الفصل بدل تركه للاجتهاد أثناء التنفيذ.
• اترك مناطق الصيانة أمام العاكسات وصناديق التجميع والتكييف، ولا تجعل الفني يعمل محاصرًا بين المعدات.
• حافظ على مخارج المبنى ومنافذ الإنقاذ والفتحات المهمة دون إعاقة.
• نسّق توزيع الألواح مع ميول السطح ومصارف المياه حتى لا تتجمع المياه حول الكوابل والهياكل.
• أبعد النباتات والمواد المخزنة ومصادر الحرارة عن الألواح والكوابل والبطاريات.
• راجع مسار رجال الإطفاء ومناطق الوقوف والعمل، لا مسار فريق التركيب فقط.

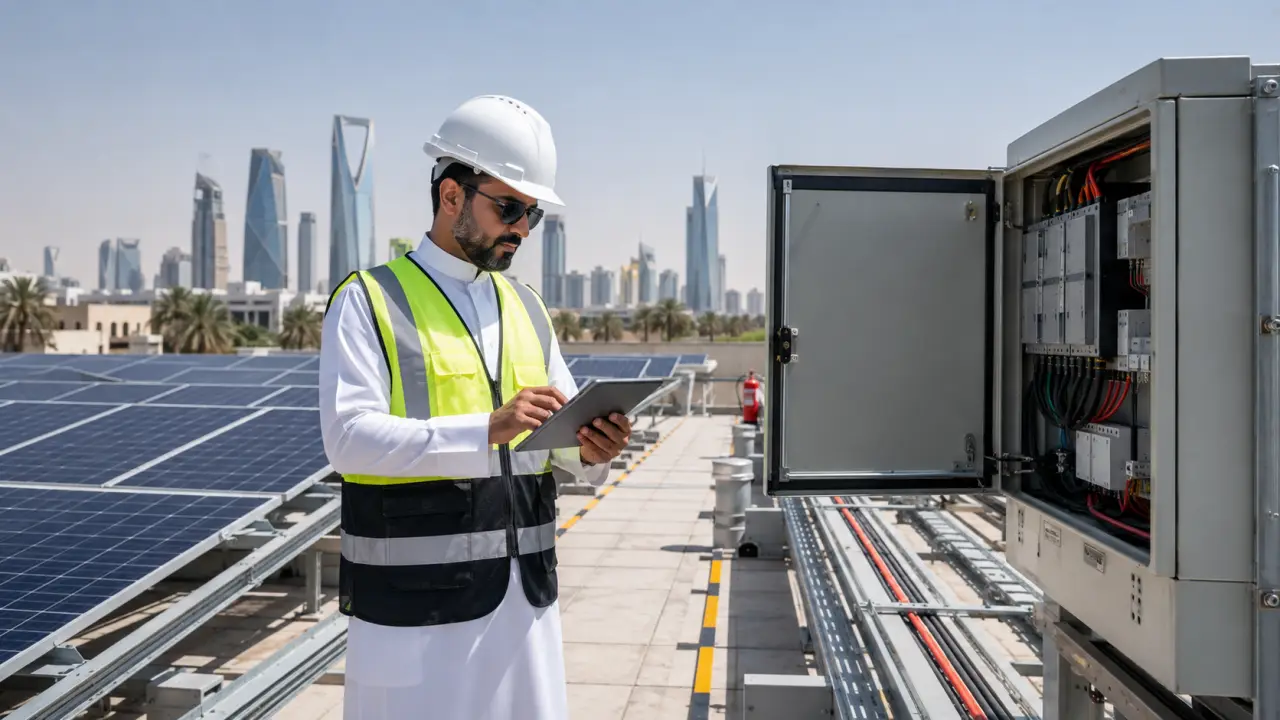

نقاط الفصل والملصقات: كيف يعرف المستجيب أن الطاقة ما زالت موجودة؟

فصل كهرباء المبنى لا يعني بالضرورة زوال الجهد من جميع كوابل الألواح. لذلك يجب أن يوضح المخطط مصادر التيار المستمر والمتردد، ومفاتيح الفصل، ونقطة الإيقاف الرئيسية، وأي مصدر احتياطي أو بطارية يمكن أن يواصل التغذية.

تُثبت ملصقات دائمة ومقروءة في مواقعها الفعلية، وتوضح التشغيل والإيقاف ومصدر الطاقة والتحذير من وجود أكثر من تغذية. ولا يكفي أن توجد هذه المعلومات في ملف المكتب؛ يجب أن يجدها الفني عند اللوحة أو المفتاح الذي سيتعامل معه.

• استخدم أسماء موحدة بين المخطط والملصقات والمعدات الفعلية.
• اجعل نقطة الفصل قابلة للوصول من مكان آمن وغير مخفية خلف الألواح أو المخزون.
• وضح تسلسل الإيقاف، لأن فصل جهاز واحد قبل آخر قد لا يكون آمنًا في بعض الأنظمة.
• حدّث المخطط والملصقات معًا عند نقل عاكس أو إضافة صف ألواح أو بطارية.
• لا تسمح بفصل موصلات المنظومة وهي تحت الحمل كبديل عن مفتاح الفصل المصمم لذلك.

الإنذار والحماية من الحريق تبدأ من التصميم

يجب تقييم الحاجة إلى الكشف والإنذار في مواقع معدات المنظومة، خصوصًا مناطق العاكسات وصناديق التجميع وغرف البطاريات. يوضح مخطط السلامة كيف تصل إشارة الإنذار، ومن يستلمها، وما الجزء الذي يُفصل، وكيف يُخلى المكان دون أن يصبح النظام الشمسي عائقًا.

لا توجد طفاية واحدة أو جهاز واحد يحل كل المخاطر؛ الخطة تعتمد على نوع المعدات وموقعها وطبيعة المبنى. الأهم أن تبقى وسائل الإطفاء والمخارج ومعدات الإنذار الموجودة قابلة للوصول وألا يحجبها تركيب جديد. ويمكن مراجعة دليل اختيار طفايات الحريق لفهم سبب اختلاف وسيلة التدخل باختلاف الخطر.

عند إضافة البطاريات يتغير مخطط السلامة

إضافة التخزين لا تعني رسم مستطيل بجوار العاكس. البطارية تضيف طاقة مخزنة ونظام إدارة ومراقبة واحتياجات حرارية ومسار عزل وإخراج من الخدمة. يجب أن يظهر موقعها وعلاقتها بمخارج المبنى والمواد القابلة للاشتعال ومناطق الإشغال، ومن يملك صلاحية الدخول والتعامل مع الإنذار.

إذا كانت البطاريات جزءًا من المشروع فراجع دليل سلامة بطاريات الليثيوم في المنشآت، ثم اربط متطلباته بالمخطط الشمسي بدل إصدار مستندين لا يتطابقان في نقاط الفصل أو السعة أو موقع المعدات.

خطوات إعداد مخطط سلامة أنظمة الطاقة الشمسية

1. جمع بيانات المبنى: رخصة ومخططات قائمة ونشاط المنشأة واستخدام السطح والمخارج والمعدات والخدمات الموجودة.
2. معاينة الموقع: التحقق من الحالة الفعلية للسطح والفتحات والتكييف والتصريف ومسارات الوصول، لأن المخطط القديم قد لا يمثل الواقع.
3. تحديد المنظومة: القدرة وعدد الألواح والعاكسات والبطاريات وطريقة الربط ومصادر الطاقة التي ستظل فعالة في كل حالة تشغيل.
4. تقييم التعارض والمخاطر: مقارنة توزيع الألواح مع مخارج السطح والصيانة والإنذار والإطفاء والحرارة والرياح والمياه والكوابل.
5. إعداد المخططات المنسقة: توحيد أسماء المعدات والمواقع والقدرات ونقاط الفصل في المخطط المعماري والكهربائي والسلامة.
6. مراجعة مسار الترخيص: تحديد ما يلزم رفعه واعتماده وفق قدرة النظام وطبيعة المبنى ومتطلبات البلدية ومقدم الخدمة والجهات المختصة.
7. التحقق بعد التنفيذ: مقارنة ما نُفذ بالمخطط، واختبار الفصل والإنذارات والملصقات وتحديث نسخة «كما نُفذ» وتسليمها للمالك.

إذا كنت في مرحلة التصميم أو لديك نظام مركب دون مستندات منسقة، تساعدك خدمة إعداد واعتماد مخطط سلامة في مراجعة الموقع وتحويل البيانات إلى مخططات قابلة للتنفيذ والمراجعة.

متى يجب تحديث مخططات السلامة؟

المخطط ليس ورقة تنتهي صلاحيتها عند توقيع الاستلام. يجب أن يمثل الواقع؛ وإلا أعطى فريق الصيانة والطوارئ معلومات مضللة. راجع المخططات عند:

• زيادة عدد الألواح أو القدرة أو تغيير العاكسات.
• إضافة بطاريات أو تغيير نوعها أو سعتها أو موقعها.
• نقل معدات التكييف أو الخزانات أو الفتحات على السطح.
• تغيير مسارات الكوابل أو نقاط الفصل أو اللوحات الكهربائية.
• تعديل مخارج السطح أو السلالم أو تقسيمات المبنى ونشاطه.
• ظهور تعارض أثناء الصيانة أو حادث أو إنذار متكرر أو ملاحظة من جهة الفحص.

وجود مخطط قديم لا يطابق التنفيذ قد يكون أسوأ من عدمه؛ لأنه يمنح شعورًا زائفًا بأن المستجيب يعرف أماكن مصادر الطاقة. احتفظ بنسخة مؤرخة في موقع معروف، ونسخة رقمية، وحدد من يملك صلاحية تحديثها.

أخطاء تجعل مخطط الطاقة الشمسية غير مفيد للسلامة

• نسخ توزيع ألواح من مشروع آخر دون معاينة السطح الحالي.
• إظهار الألواح وإخفاء التكييف والفتحات والمخارج ومصارف المياه.
• وضع ممرات جميلة على الرسم لكنها لا تتصل بباب أو سلم فعلي.
• إظهار نقطة فصل واحدة مع وجود عدة مصادر تغذية وبطاريات.
• استخدام أسماء مختلفة للمعدة نفسها بين المخطط والملصق والموقع.
• إصدار مخطط سلامة منفصل عن المخطط الكهربائي دون مراجعة التعارض بينهما.
• اعتماد مخطط قبل معرفة السعة النهائية ونوع العاكس والبطاريات.
• عدم تحديث نسخة «كما نُفذ» بعد تغيير المسارات أثناء التركيب.

صيغ هذا الدليل بتحويل متطلبات الحماية والوصول لأنظمة الطاقة إلى قرارات عملية للمشروع، مع الاستئناس بالمصادر الرسمية لدى المركز السعودي لكود البناء، ووزارة البلديات والإسكان، والهيئة السعودية للمواصفات، وأدلة الشركة السعودية للكهرباء. لا يغني المحتوى التوعوي عن معاينة الموقع والتصميم الهندسي ومتطلبات الجهة المختصة.
